电流表指针偏转情况分析，如何连接才正确

　　海拔老师/文

　　在学习九年级物理全一册电学部分内容时，我们会用到电流表来测量通过某一个用电器或电阻的电流。电流表在使用时，需要注意以下几点：

　　第一，必须将电流表和被测的用电器串联。如果误将电流表和被测的用电器并联，那么，电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。

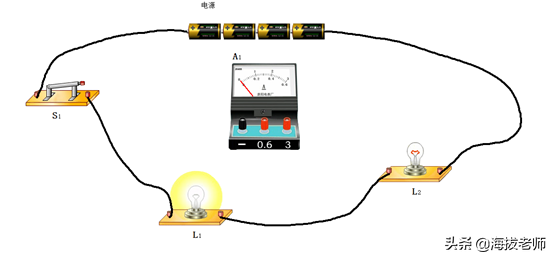

　　串联电路

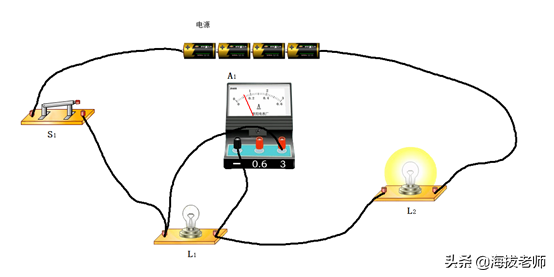

　　如上图，在没有连接电流表时，串联在电路中小灯泡L1和L2发光情况是这样的。如果我们将电流表并联在灯泡L1两端，那么我们就会看到下图的情况。

　　由于电流表本身内阻很小，相当于“一根导线”，所以并联在小灯泡L1两端时，会造成L1短路，只有灯泡L2发光，此时发光的亮度比之前亮很多。那么，现在电流表测量的是通过小灯泡L2的电流，而非L1的电流。

　　电流表并联灯泡

　　第二，必须让电流从红色(或标识“+”号)接线柱流进，再从黑色(或标识“一”号)接线柱流出。否则，电流表指针反向偏转，无法读数，而且也容易损坏电流表。

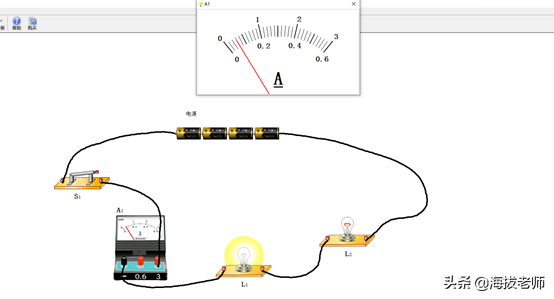

　　如下图所示，电源的左端为正极，电流从电源的正极出发，过开关S1之后，我们接到了电流表的黑色(标识“+”)接线柱，看到电流表的指针反偏，说明电流表的正负接线柱接反了。

　　电流表指针反偏

　　第三，必须正确选择电流表的量程。如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该改用更大量程的电流表。

　　为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关然后迅速断开(叫做“试触”)，看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。

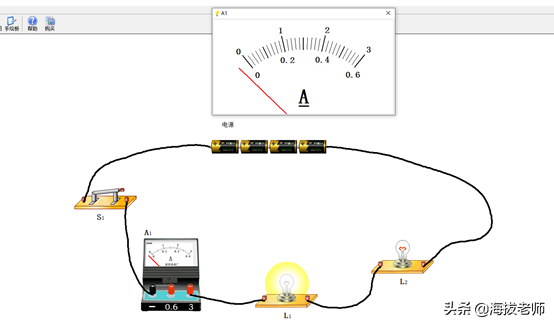

　　如下图，我们看到，虽然电流表的指针向右偏转了，但是偏转的角度很小，因此说明我们选择的量程大了(一般偏转到量程的2/3为宜)，应该改用小量程来测量。

　　电流表量程选择偏大

　　同样，如果是遇到如下图的情况，那么说明我们所选择的量程小了，应该改用大量程来进行测量。

　　电流表量程选择偏小

　　第四，不允许把电流表直接连到电源的两极!否则，电流表将被损坏。

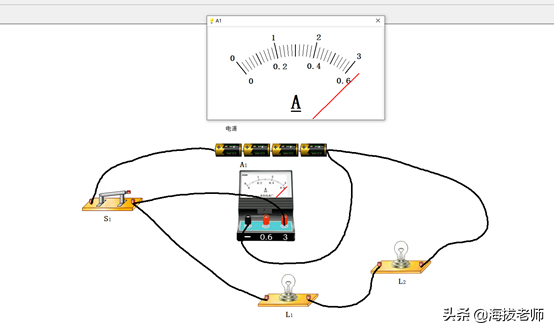

　　如下图，闭合开关S1后，我们的电流表是直接连接到电源的两极上，虽然选用了大量程，但是指针偏转还是超过了量程，因此这样的连接是不允许的，极易损坏电流表或者是电源。所以，同学们务必记住，电流表不能连接到电源的两极上。

　　电流表并联电源

　　接下来，通过上述电流表的使用注意事项，我们来总结出电流表指针偏转的情况反映的电流表连接存在的问题。

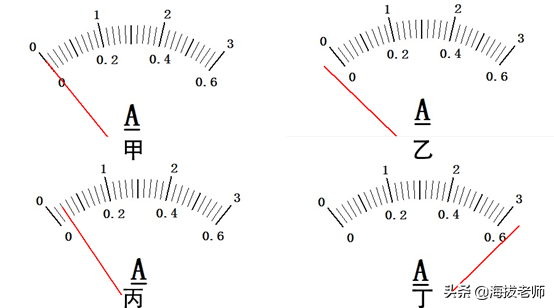

　　电流表指针

　　在连接电流表之前，为选择合适的量程都要进行试触。试触时主要看指针的偏转情况。

　　(1)不偏转(如上甲图)。一方面可能电流表所在的电路是断路，另一方面也可能是电流表已经损坏。

　　(2)反偏(如上乙图)。即指针向反方向偏转，说明“+”“-” 接线柱接反了，造成通过电流表中电流的方向相反。这样不但无法读数，还会损坏电流表。

　　(3) 偏转角度太小(如上丙图)。偏转太小是由于电流表所选量程太大。一个电流表有0～3A和0～0.6A两个量程，用 0～3A量程时每小格表示0.1A，用0～0.6A量程时，每小格表示0.02A，我们说0～0.6A量程的准确度高些。如果通过电流表的电流是0.06A，用0～3A量程去测就读不准确，而用0—0.6A量程去测就可以读准确。可见换用小量程是为了提高测量的准确度。所以用大量程测而指针偏转角度较小时，应该换用小量程。

　　(4)满偏(如上图丁)。即指针大幅度地向满刻度偏转，造成满偏的原因：一是待测电路可能发生了短路，电流过大;二是可能所选量程太小。短路和量程太小都会损坏电流表。#头条教育星师计划#

　　实操练习题：

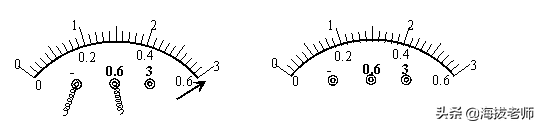

　　某同学在使用电流表测量通过某一灯泡的电流的实验，闭台开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关，则：

　　(1)测量时产生这种现象的原因是 ;

　　(2)该同学为了完成实验，下一步应该采取的措施是 。

　　(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8A,请你在图中画出指针的位置。

　　练习题

　　练习题答案：

　　(1)电流表量程选小了

　　(2)断开开关，改接大量程

　　(3)略
